钢木实验台安装示意

发布时间:2021.12.14发布者:admin

奥纳威小编稍微给大家普及下,材质选用钢材和木头做成的实验台就叫钢木实验台。钢木结构实验台包含两种结构:

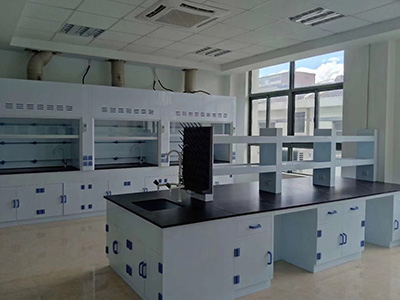

 钢木实验台安装示意
一种是C-frame型,一种是H-frame型。C-FRAME型结构简单,灵活多变,可以随意组合;H型端庄大方,承重性能好。C-frame可选用悬柜和推柜式结构,便于安装拆卸,有利于实验室清洁工作;H-frame的钢架构,使得实验台承重能达到500KG以上,满足大型精密仪器的使用要求。

但不论是哪个结构,安装的步骤都殊途同归:

一、安装钢架

1安装在安装钢木试验台之前,应注意钢框架的正面和侧面,不应将所有钢架横梁方管焊接在可见表面,应在钢框架或与机柜高度相同的栅格上标明机柜体的高度。

2.根据施工图中指示的试验台的总长度,选择合适的梁并用自钻螺钉将梁固定在钢架上。注意:钢框架不应直接放在粗糙的地面上,应略微铺设。

钢框架节点的水平及其位置影响平台的水平和拉深面与横梁之间的间隙厚度。拧紧时,应注意梁之间的平行度。在保证水平的前提下,可以悬挂挂柜体。可采用水平和垂直两种方法:钢架悬架箱体。

二、安装柜体

将钢架上的支撑托梁拧到挂在机柜底部的高度,然后放入机柜中,用4到30的螺钉连接每个机柜,并向下推机柜的两端和钢架的两端。用扳手拧紧支撑托梁的螺母,使其完全可承受,安装侧密封板,用小直角和螺丝固定。

三、安装抽屉

1.在安装了滑轨的情况下填充抽屉,并用4毫米麻花钻在抽屉上打4个孔。根据抽屉的宽度,设置距离:安装抽屉面板,并使用背面的预留孔制作4* 30mm螺丝。

2。抽屉拉得是否平稳,声音是否异常。如果拉动不顺畅,可能有两个原因:一个是柜体侧板上的导轨定位不准确,另一个是螺钉不正确。

四、安装门板

1.试验台的所有门缝均一,保证了门缝小于2 mm,并保证了横垂线的交叉位置不会错位。

2.门板和拉延面的垂直面可以用长直条进行校核。

3.当门板和表面开关没有与四个侧面碰撞时,必须拧紧铰链螺钉,以防止门板脱落。试验台的所有门缝均一,保证了门缝小于2 mm,并保证了横垂线的交叉位置不会错位。

五、安装钢木台面

在桌子和钢框架之间的连接处放置一圈白色硅胶。操作时应注意保护台面,避免划伤。如果桌子上有试剂架,请在胶水固化后安装。
