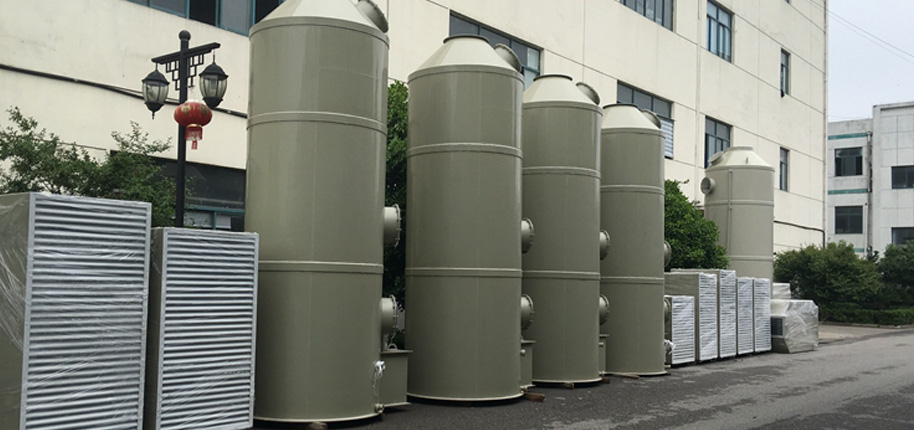

PP喷淋塔

PP喷淋塔

发布时间:2024.01.23发布者:admin

产品规格 Product specification

酸雾喷淋塔又称酸雾净化塔、酸性气体洗涤塔、酸雾吸收塔、废气净化塔,能够去除空气中有害气体。

原理利用抽风机的吸力将废气源源不断的废气向喷淋塔输送,使废气输送到系统的喷淋塔内,气体在喷淋塔塔内经过中和液的喷淋洗涤过程,对废气中所含有的含有(如氟化氢、二氧化硫、氯化氢、氯气、硫化氢、氮氧化物、各种酸雾等)一类的废气充分与中和液水雾接触混合并且充分中和。形成较好的气液两相交和。
经过喷淋后的水雾再在洗涤塔内的填料层(空心球)内形成一个多孔接触面较大的处理层,进一步的使气体处理。水雾经过填料层后全部回到洗涤塔底部的水箱内循环利用。废气由下而上穿过填料层循环吸收济由塔顶通过液体分布器,均匀地喷到填料层中,沿着填料层表面向下流动,进入循环水箱.由于上升气体和下降吸收济在填料中不断接触,上升气流中流质的浓度愈来愈低,到塔顶达到排放要求

产品特点 Product characteristics

车间无机废气通过吸气罩收集,在排风机作用下,经过管道输送进入喷淋塔装置,无机污染物被喷淋塔喷淋净化吸收,净化后的气体经风机增压后达标排放。喷淋塔处理后的废液,请倒入废水处理池。

布风装置:填料主要作为布风装置,布置于吸收塔喷淋区下部,烟气通过托盘后,被均匀分布到整个吸收塔截面。这种布风装置对于提高吸收效率是必要的,除了使主喷淋区烟气分布均匀外,吸收塔托盘还使得烟气与吸收液或洗涤液在托盘上的液膜区域得到充分接触。托盘结构为带分隔围堰的多孔板,托盘被分割成便于从吸收塔人孔进出的板片,水平搁置在托盘支撑的结构上。
喷淋装置:吸收塔内部喷淋系统是由分配母管和喷嘴组成的网状系统。每台吸收塔再循环泵均对应一个喷淋层,喷淋层上安装空心锥喷嘴,其作用是将喷淋液雾化。喷淋液由吸收塔再循环泵输送到喷嘴,喷入废气中。喷淋系统能使浆液在吸收塔内均匀分布,流经每个喷淋层的流量相等。
除雾装置:用于分离烟气携带的液滴。吸收塔除雾器布置于吸收塔顶部最后一个喷淋组件的上部。烟气穿过循环浆液喷淋层后,再连续流经除雾器时,液滴由于惯性作用,留在挡板上。由于被滞留的液滴也含有固态物,因此存在在挡板结垢的危险,需定期进行清洗,除去所含浆液雾滴。
喷淋液循环泵:吸收塔再循环泵安装在吸收塔旁,用于吸收塔内喷淋液的再循环。采用单流和单级卧式离心泵,包括泵壳、叶轮、轴、导轴承、出口弯头、底板、进口、密封盒、轴封、基础框架、地脚螺栓、机械密封和所有的管道、阀门和电机。工作原理是叶轮高速旋转时产生的离心力使流体获得能量,即流体通过叶轮后,压能和动能都能得到提高,从而能够被输送到高处或远处。同时在泵的入口形成负压,使流体能够被不断吸入。泵头采用耐腐蚀材料。
浆液再循环系统采用单元制,喷淋层配一台洗涤液循环泵。循环系统使用一段时间后,循环液废水最终排入废水处理池。
